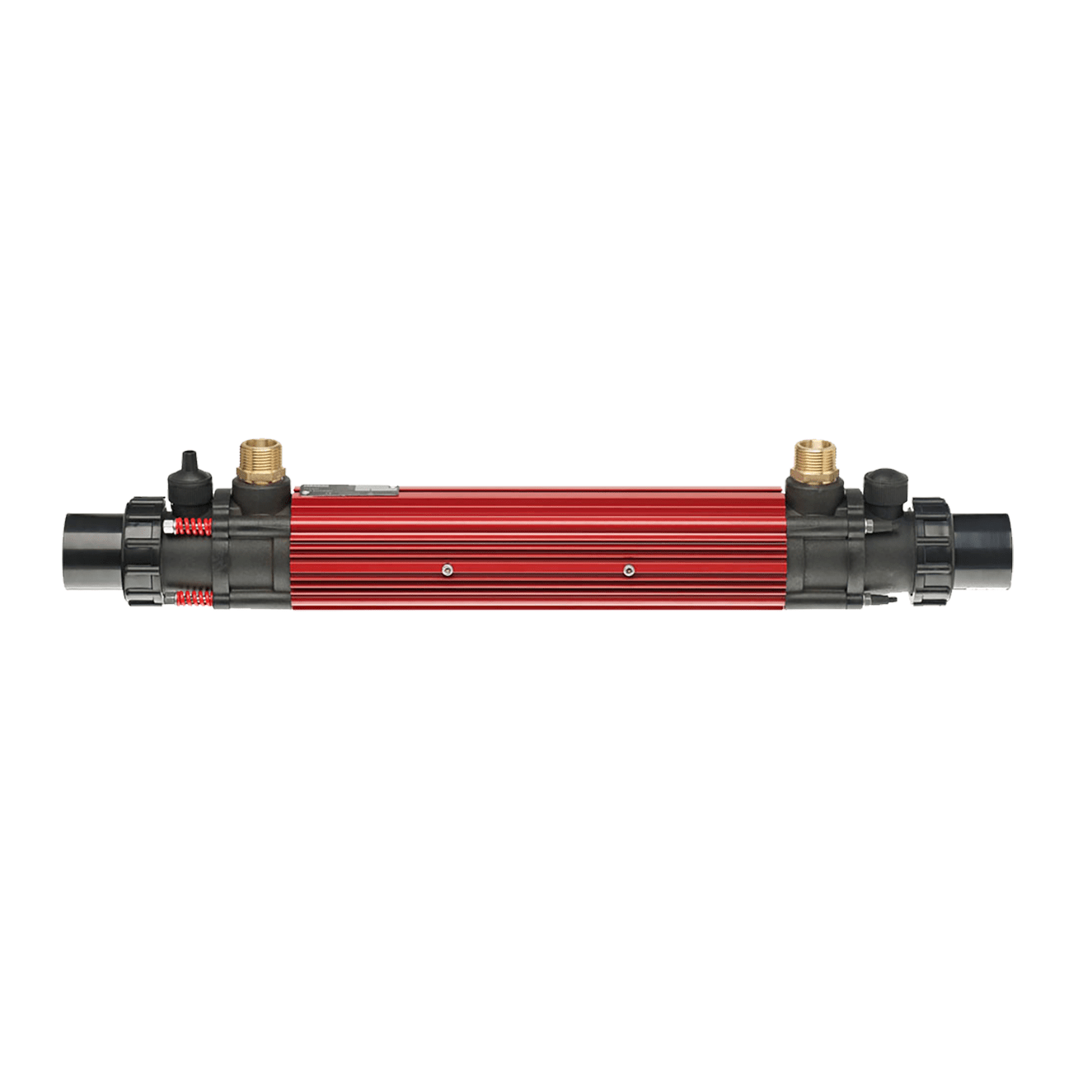

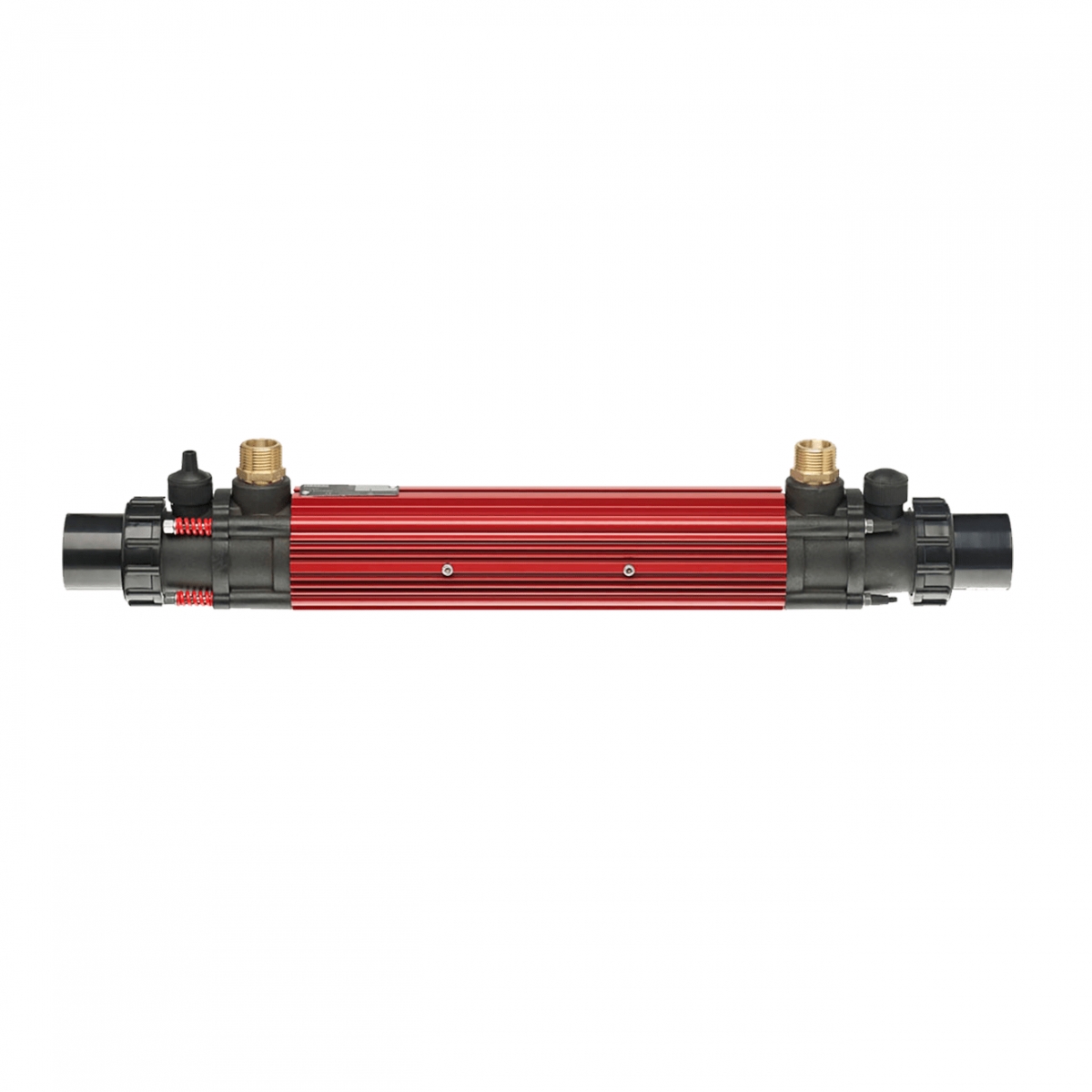

Titan Röhrenwärmetauscher 49 kW, für Salzelektrolyse geeignet

Artikelnummer: 740085

Bitte anmelden um den Preis zu sehen.

Der Versand erfolgt in max. 15 Werktagen.

Titan Röhrenwärmetauscher

Hoher Wirkungsgrad
bei min. Energieverlusten
Primäre Seite
AISI 316L (V4A) (EN 1.4432) Edelstahl
Wärmetauscher
vertikal/waagrecht anschließbar
Salzelektrolyse
geeignet

Beschreibung

Das kompakte Titan-Multi-Rohrbündel Element befindet sich in einer optimal isolierten Außenkammer. Das geringe Volumen der Kammer in Verbindung mit der hohen Oberfläche der Titanröhren sorgt für einen hervorragenden Wirkungsgrad mit minimalen Energieverlusten.

Die Außenhülle des primären Kreislaufes besteht aus AISI 316L (V4A) (EN 1.4432) Edelstahl und wird mit einem zusätzlichen Gehäuse aus Aluminium mit einer dazwischen liegenden Kunststofffüllung optimal isoliert und garantiert somit den höchst möglichen Wirkungsgrad.

Der G2 Wärmetauscher kann - je nach Einbausituation - vertikal oder waagrecht eingebaut werden.

Produktdetails

Technische Daten

Wischen/scrollen, um alle Spalten zu sehen

Standard ausgang (kW)	Primär- durchfluss (m³/h)	Primär- druckverlust (Bar)	Sekundär- durchfluss (m³/h)	Sekundär- druckverlust (Bar)	ΔT 15° C (kW)	ΔT 20° C (kW)	ΔT 30° C (kW)	ΔT 40° C (kW)	ΔT 50° C (kW)	ΔT 60° C (kW)	ΔT 70° C (kW)
30 kW	1,1	0,061	10	0,050	9	11	16	20	26	30	33
30 kW	1,3	0,068	10	0,050	10	13	18	23	31	34	39
30 kW	1,3	0,068	14	0,070	11	15	20	26	34	41	46
49 kW	1,6	0,077	16	0,092	13	18	25	43	41	50	56
49 kW	1,8	0,083	16	0,092	15	20	28	38	45	55	62
49 kW	2,2	0,093	17	0,098	16	22	33	44	52	64	73
85 kW	2,4	0,113	17	0,106	22	28	40	53	64	75	81
85 kW	2,7	0,129	17	0,106	26	32	46	60	73	82	89
85 kW	3,2	0,147	17	0,106	28	34	49	64	77	90	102
122 kW	3,8	0,183	19	0,126	33	43	68	75	93	108	120
122 kW	4,2	0,200	19	0,126	36	48	70	89	108	126	143
122 kW	4,6	0,211	19	0,126	38	53	73	95	116	137	156

Eigenschaften

Besteht aus 36 Titanrohren
Geringer Druckabfall
100% kompatibel mit Salzchlorinator-Pools
Max. Betriebsdruck: 4 bar
Material primäre Seite: AISI 316L (V4A) (EN 1.4432) Edelstahl
Material sekundäre Seite: Titan
Wasseranschluss primärer Kreislauf: 1" BSP Innengewinde (inkl. 1" AG/AG Messinggewinde-Adapter)
Wasseranschluss sekundärer Kreislauf: 1 1/2"/50 mm Klebeanschluss
Temperatur- und Durchflusssensoranschluss
Boden- oder Wandmontage
Inklusive 2 x 1" AG Messing Doppelnippel, 1 x Abdeckkappe für Tauchhülse, 1 x Messing Rückschlagventil 1" IG

Varianten

Produkt	Art. Nr.
Titan Röhrenwärmetauscher 30 kW	740084
Titan Röhrenwärmetauscher 49 kW	740085
Titan Röhrenwärmetauscher 85 kW	740086
Titan Röhrenwärmetauscher 122 kW	740087

Abmessungen

	30 kW	49 kW	85 kW	122 kW
L1 (mm)	540	710	840	1000
L2 (mm)	426	596	726	886
L3 (mm)	247	417	547	707
Nettogewicht (kg)	3,5	4,5	5,3	6,4
Bruttogewicht (kg)	3,9	5,0	6,3	7,6
Volumen (m³)	0,016	0,021	0,026	0,037
