Praher Plastics 3-Wege Kugelhahn M1 Solar, PVCu, T-Kugel, Klebemuffen metrisch mit Überwurfmutter, EPDM O-Ringe, TPE Kugelsitzring, EO510 ECO-230-Stellungsantrieb, grau

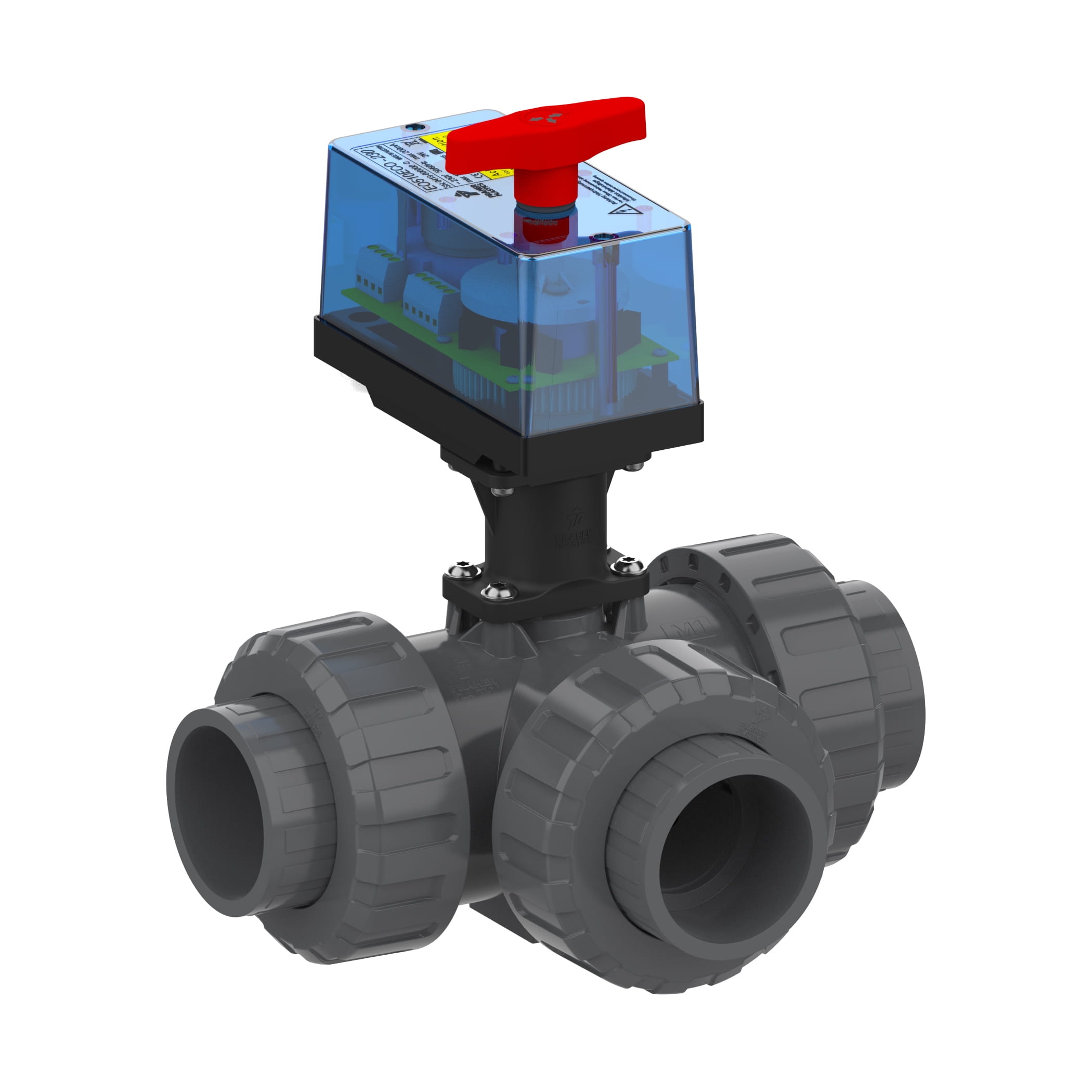

3-Wege Kugelhahn M1 Solar mit Klebemuffen metrisch

• M1
  Serie
• EO510
  Stellungsantrieb
• Druckring
  mit Druckausgleichsbohrungen
• Radial
  ein- und ausbaubar

Beschreibung

Der 3-Wege-Kugelhahn M1 Solar mit T-Kugel von Praher Plastics ist eine modular aufgebaute Armatur für Anwendungen in der Schwimmbadtechnik, Wasseraufbereitung und Prozesstechnik. Die Ausführung ist mit einem EO510 ECO-230-Stellungsantrieb mit Stellungsrückmeldung ausgestattet.

Zur Unterstützung des Druckausgleichs beim Umschalten ist der Kugelhahn mit einem integrierten Druckausgleichssystem ausgestattet. Hierfür ist einer der drei Druckringe mit einer Druckausgleichsbohrung versehen.

Die Armatur ist speziell für den Einsatz in solarthermischen Poolheizungsanlagen (z.B. Heizung über Solarpanele) ausgelegt. Dank der T-Kugel lassen sich verschiedene Strömungswege flexibel realisieren und an die hydraulischen Anforderungen der jeweiligen Anlage anpassen.

Der Kugelhahn ist mit Poolsolarabsorbersystemen und Poolsolarsteuerungen kombinierbar und kann in entsprechende Poolsolaranlagen integriert werden.

Die True-Union-Anschlüsse mit Überwurfmuttern ermöglichen die Demontage der Armatur, ohne die angeschlossenen Rohrleitungen trennen zu müssen. Dies erleichtert den Ausbau für Wartungs- und Servicearbeiten.

Produktdetails

Eigenschaften

• Elektrischer Stellantrieb EO510 ECO-230 mit Stellungsrückmeldung
• Druck-Ausgleichs-System
• Modularer Aufbau für Zubehörerweiterungen
• Sägezahngewinde zur sicheren Positionierung der Überwurfmutter
• Integrierte Dome für Adaptersets
• Standfuß zur Montageunterstützung
• Silikonfreie Ausführung
• TPE-Sitz mit O-Ring
• Doppelt abgedichtete Welle
• Radial ein- und ausbaubare Konstruktion

Technische Daten

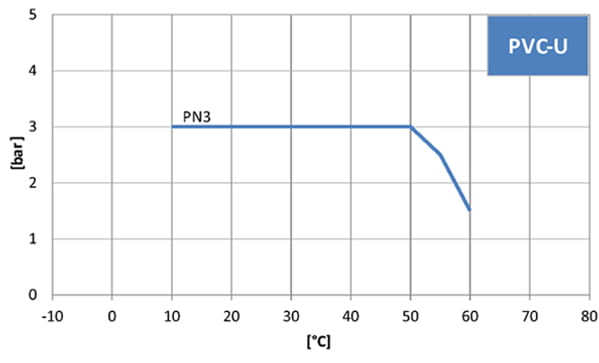

Druck-Temperatur-Diagramm

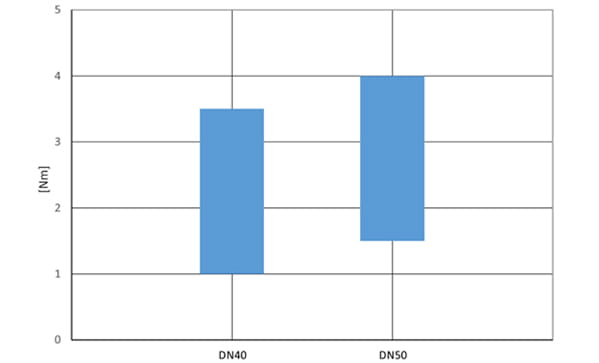

Drehmoment an der Welle

Anmerkung: Die Werte des Druck-Temperatur-Diagramms basieren auf einer Lebensdauer von 25 Jahren bei statischer Druckbelastung mit Wasser oder wasserähnlichen Medien.

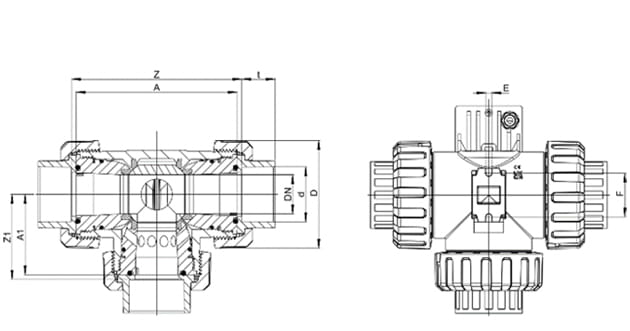

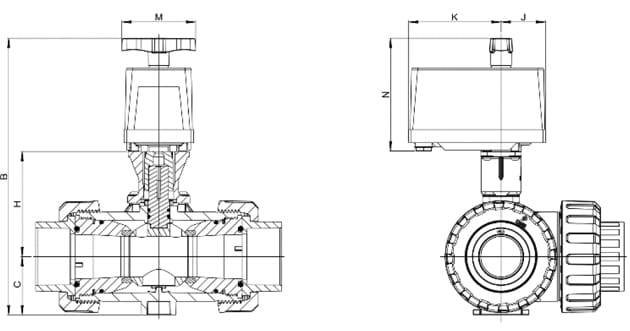

Abmessungen

PVCu Klebemuffe metrisch / ASTM (Dimensionen in mm)

Varianten

Konformität

Der Kugelhahn M1 3-Wege Solar entspricht der EG-Druckgeräterichtlinie 2014/68/EU sowie der UK-Verordnung 2016 No. 1105 (UKCA).

Hinweis

Die im Durchfluss nicht vollständig gegebene Dichtheit der Armatur ist auf das konstruktiv vorgesehene Druckausgleichssystem zurückzuführen und stellt keine fertigungstechnische Abweichung oder Fehlfunktion dar.

Die Besonderheiten des M1 im Detail

Modularer Aufbau

Vorbereitet für Automatisierung

Die Konstruktion des 3-Wege-Kugelhahns M1 ist auf eine einfache Montage von Antriebskomponenten ausgelegt.

Im Ventilkörper sind Dome sowie ein Standfuß integriert. Dadurch kann die Armatur für die Nachrüstung elektrischer oder pneumatischer Antriebe vorbereitet werden. Die Nachrüstung ist auch im eingebauten Zustand möglich. Hierfür wird ein passendes Adapterset benötigt.

Für die Fixpunktmontage steht optional ein Spannelement zur Verfügung. Bei Flanschanschlüssen auf ebenen Flächen unterstützt ein Distanzelement die Positionierung und Montage.

Sägezahngewinde

Das Sägezahngewinde unterstützt den festen Sitz der Überwurfmutter und ist für Anwendungen mit Vibrationseinwirkung ausgelegt.

Linksgewinde bei den Druckringen

Das Linksgewinde der Druckringe reduziert das Risiko eines unbeabsichtigten Verdrehens bei der Montage der Überwurfmutter und unterstützt die Positionierung der Kugel.

Sicherheitsgriff mit Beschriftungsplättchen

Der Sicherheitsgriff unterstützt eine sichere Bedienung und Wartung. Die Zuordnung von Griff- und Kugelstellung, integrierte Absperrösen sowie ein Werkzeug zur Demontage der Druckringe erleichtern die Handhabung.

Eine formschlüssige Verbindung zur Welle unterstützt die korrekte Montage. Individuelle Beschriftungsplättchen sorgen für zusätzliche Übersicht.

T-Kugel für klare Umschaltfunktionen

Robust & chemikalienbeständig

Servicefreundlich
