TECHNISCHE DATEN
- Betriebsdruck: PN 10
- Hohe Druck- und Temperaturbeständigkeit
- Optische Stellungsanzeige
- Handnotbetätigung
- Robustes Klappengehäuse
- Widerstandsfähiges Dichtsystem (chlor- und seewasserbeständig, korrosionsfrei)
- Universale Flanschbohrungen (ANSI, DIN, JIS)
- Schnelle Stellzeit
- Umfangreiches Zubehör: Magnetventile, elektrische Stellungsrückmelder, 4 – 20 mA Stellungsregler lieferbar

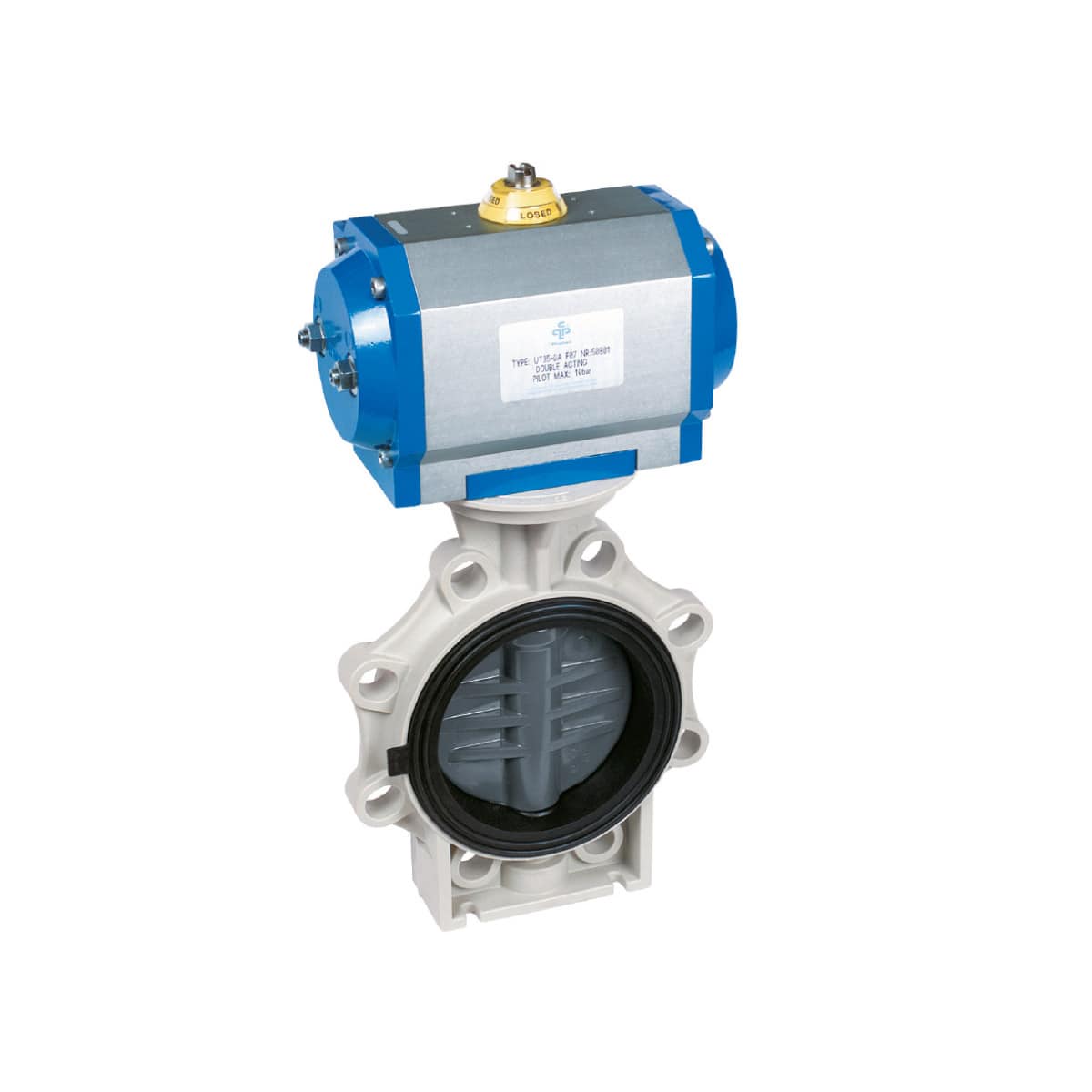

PNEUMATISCHER ANTRIEB
- Kolbenantrieb mit 2 gegenläufigen Kolben über Zahnstange, Abdichtung elastisch
- Gehäuse Aluminium eloxiert, Gehäusedeckel Aluminium Epoxydharztauchlackiert, Schrauben und Muttern Edelstahl
- Umgebungstemperatur: -20 °C bis +80 °C
- Steuerluft: gefilterte Luft nach PNEUROP/ISO Klasse 4
- Einbaulage: beliebig
- Steuerfunktionen / Steuerdruck: DA: doppeltwirkend /min 5,5 bar – max 10 bar, SR: einfachwirkend / min 5,5 bar – max 8 bar
- Drehwinkel: 90°, beidseitig einstellbare Endlagen von – 10° bis + 10°
- Befestigungsart: Antrieb-Armatur: ISO 5211, Antrieb-Steuerventil: NAMUR (VDI/VDE3845), Antrieb-Signalgeräte: NAMUR (VDI/VDE3845)
- Zubehör: Endschalterbox, 3/2 und 5/2 Magnetventile
